ASD906A-模拟电池产品性能对比

可能是最具性价比的模拟电池

· 产品交流

电池性能

  • 可以模拟最大20V 10A的电池,打个比方,等于是最大可以模拟4串锂电池(18650,2600mA)等,在接近4C的电流下放电,或者充电。

计算: 18650 4串 电压 =4.2V~4.4V *4 =16.8V ~17.6V

4C = 2.6A*4*1h=10.4A/h

另外做动力电池的会到20C放电,但这块不在我们讨论范围内,ASD906A适合消费电子

分辨率

电压最小分辨率是1mV,电流最小分辨率是1uA,

只需要把PCBA的正负极接到ASD906A的电源接线柱上,就可以直接看到静态功耗,无需外接万用表,再用其他电源给PCBA充电或者负载放电,就可以看到充电电流或者电压等参数,电流的档位自动切换,可从uA直接上升到A的电流

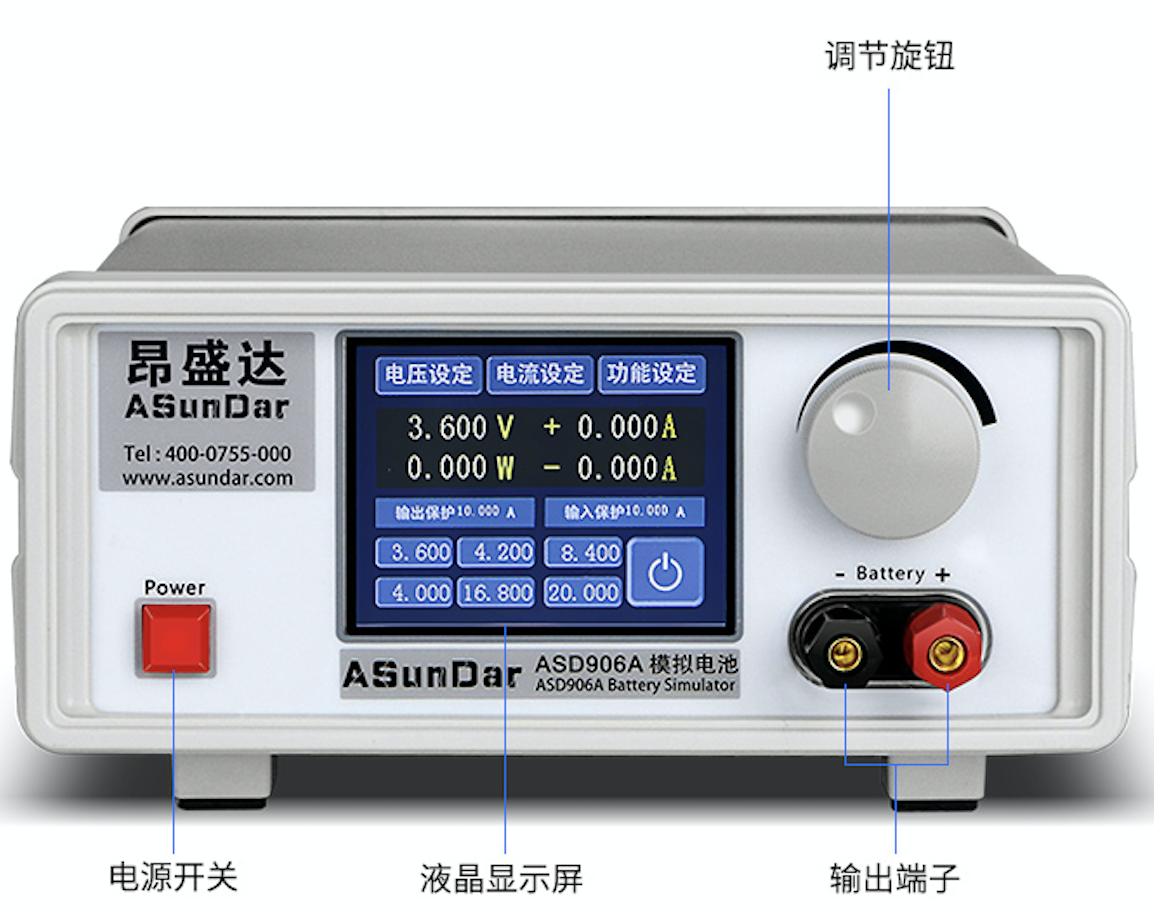

操作模式

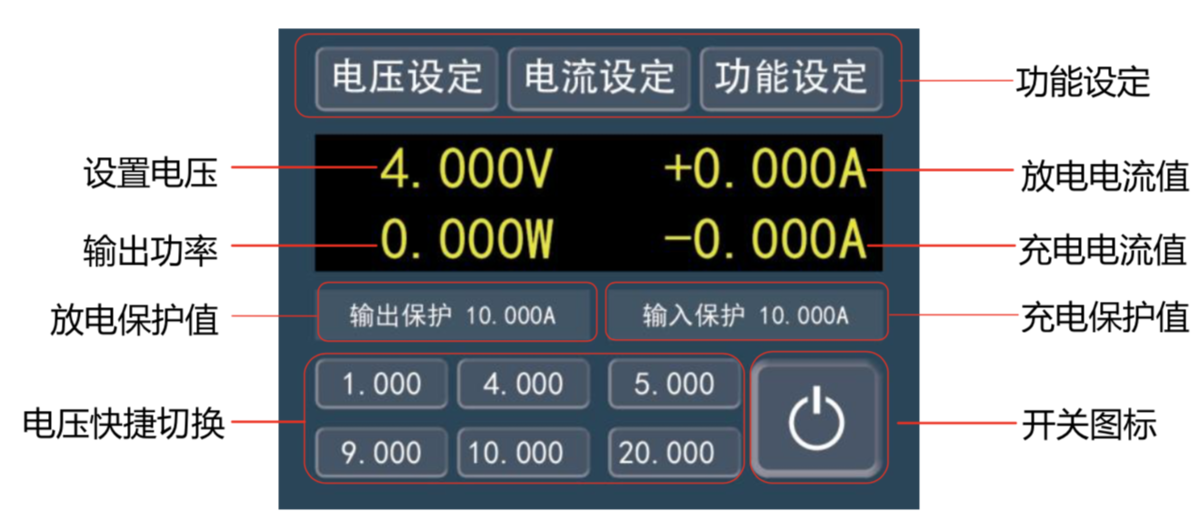

3.5寸触摸屏输入参数,简单方便

旋钮式细调电压电流值,流畅的操作手感

操作方法

和把大象放进冰箱一样(打开门,放进大象,关上门),非常简单

也是分三步

第一步:

接上PCBA的正负极(红--正极,黑--负极)

第二步:

设置电池电压:单节模拟建议在3.8V,多节电压乘上几节的数就好了。(锂电池电压范围从3V到4.2V,现在有些高性能电池可以做到4.4V的电压)

第三步:

打开ASD906A开关

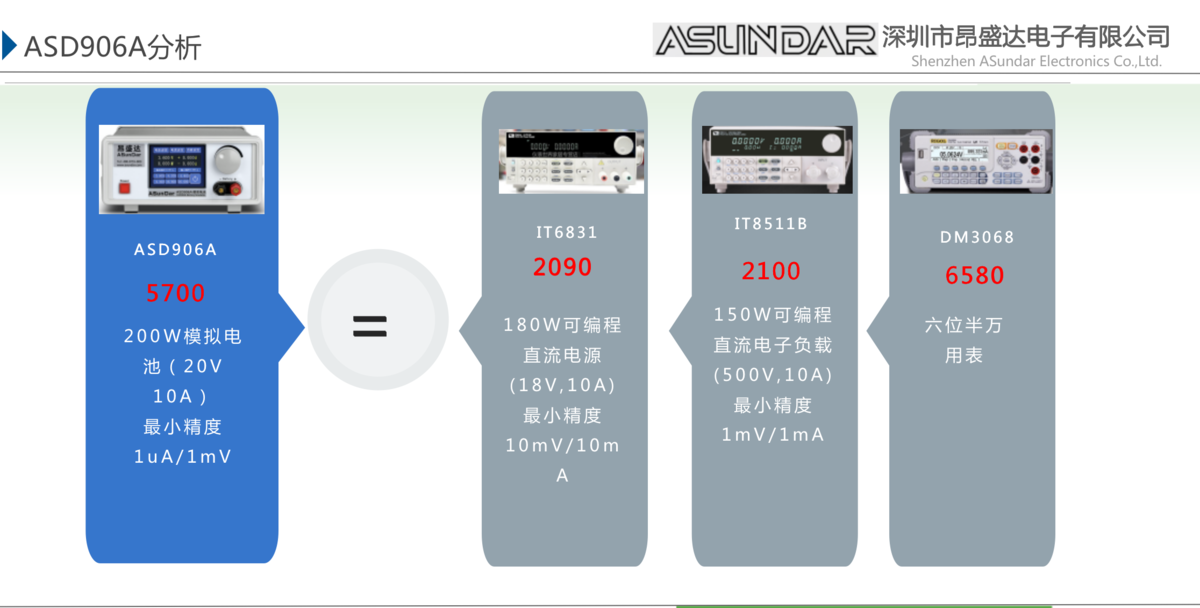

竞品对比

到这里,可能有些人就说了,我用一个电源和一个负载就可以完成了啊,比如你便宜多了,balalala,嗯,也是可以的,只要你不计较以下问题

  • 电源和负载无法自动切换
    • 模拟电池只要你输入电压大于设定电压,比如充电4.2V电压进来,设定在3.8V时候,就可以看到一个负数电压,等于给电池充电,而如果外部接的电压低于3.8V,ASD906A会自动转换成放电模式,和一个真电池没啥差距
  • 时效性
    • 有些人说了,那我用真电芯就好了,那才不到10元钱,嗯,我很看好你,你加薪升职,迎娶白富美也是指日可待了

你老板让你测试一个板子的充放电范围,你报告老板:我需要1天时间测试,因为充电1~2小时,放电1~2小时,再计算其他一些状况,你一天就只有在测试了。而我们设备使用后,半小时后报告老板,完成了!你认为老板会留那个人呢??

  • 安全性
    • 用真电芯,一不小心就会短路,甚至是失火,造成非常大的损失,好,你说你就在旁边守着它,绝对不会出事,那请问你有时间陪女朋友吗?有时间陪老婆吗??什么?单身狗,当我没说
  • 静态电流测试
    • 老板:给我测试下这个板子的待机电流,出了批产品到海外,客户还没开机,电池就耗干了,充电都充不了,这趟亏惨了,让我知道是那个王八蛋开发的,我保证不砍死他
  • 攻城狮:老.....老板,我们没设备测试啊,这个要六位半的万用表才可以测试出来uA级别的电流啊,上次找你买,你说用普通万用表将就一下就好了啊,5555
  • 老板:我..我说了嘛?我不管,你给我搞定!不然扣你工资
  • 攻城狮: 那用昂盛达的ASD906A把,可以模拟电池20V 10A,最大特点是内置了六位半的电流表,价格也便宜,不要12800,也不要9999,只要5700,还含税,良心价
  • 老板:啥也别说了,马上下单

新年福利:

ASD906A版本全面升级成带通讯版本,支持串口通讯模式,可编程工作,附送上位机软件,更多信息可以联系咨询我们。
