英集芯IP5328测试流程

· 测试方案分享

英集芯是一颗集成度很高的SOC移动电源快充芯片,由于兼容很多协议,为了充电的安全性,在芯片设计中加入了16S的安全切换通道时间,这对消费者来说是非常好的保护功能,但是针对广大的工厂生产中,就会发现时间延长等问题,产品测试特点如下:

IP5328的方案测试特点:

  • 1:电芯上电时,芯片处锁死状态,充电才能激活输出。标准版不支持同充同放。充电支持PD\QC快充。
  • 2:充电激活后,TYPE-C USB1(VOUT1) 单独输出时可支技PD、QC快充5V,9V 12V. 另外任何一个输出端口插入负载时,快充关闭。只能输出5V状态。
  • 3:负载有一个端口输出快充后,要转入另外一个端口输出快充,要待16S后才能识别快充,或者按开关,关机再开机,才能进入快充识别。
  • 4:充电激活后, USB2(VOUT2) 输出时不支技马上进入PD、QC快充5V,9V 12V状态,要待16S后才能识别快充,或者按开关,关机再开机,才能进入快充识别。

为了更好的配合这颗芯片,昂盛达测试设备ASD926 调整编程测试流程如下:

  1. 完整编程测试过程:
    • 完成PD口充电(1)------>完成PD口放电(2)----->开关电芯(3)---->MICRO USB充电测试(4)----->USB1(VOUT1)A口QC快充测试(5)---->开关电芯充电测试(6)---USB2 A口空载测试16秒后(7)------>测度USB2(VOUT2)快充(8)   //正常测试流程中插入一个USB口切换等待16S时间
  2. 简化快速测试过程:
    • 完成PD口充电(1)----->完成PD口放电(2)----->开关电芯(3)---->MICRO USB充电测试(4)——USB1(VOUT1)A口快充测试(5)----->测度USB2(VOUT2)普通5V输出(6)  //(USB2不测试快充,注意客人自行评估风险

注意:两个A口测试时候,不能同时测试快充,只能一个A口处于开充模式,另外一个A口处于标准电压5V模式,如果要另外一个A口进入快充,必须等待16S,必须等待16S,必须等待16S,重要的事情说三遍!

那有的老板说,那简单,我测试完一个A口后,让工人去按下按键就好了,但是很不幸的告诉各位,不是按键激活这么简单的,如果是手动,比如让工人长按关机(2S以上),再长按开机(2S以上),加上工人操作时间,也差不多10S了,所以只有老老实实的加设备啦!

附:

英集芯IP5328规格

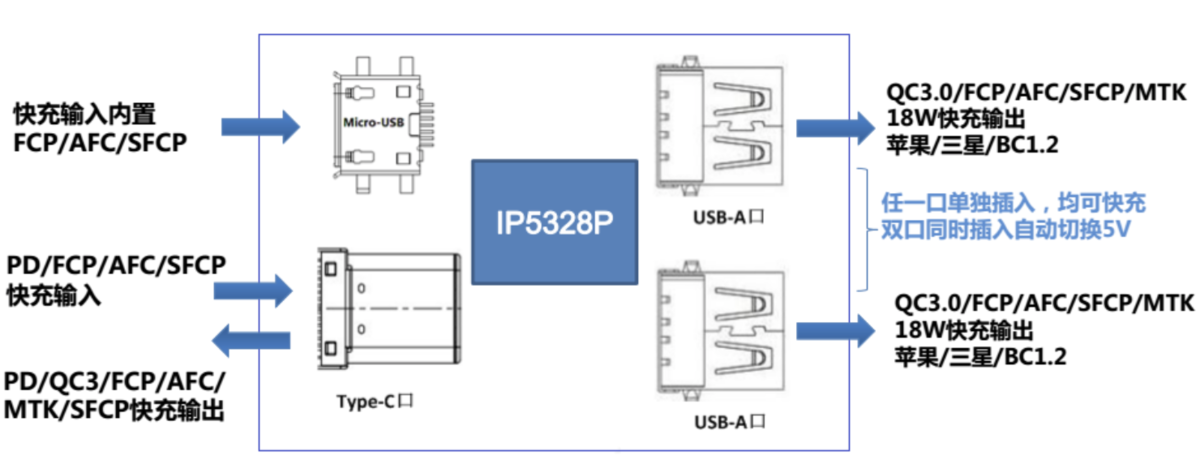

  • IP5328P 是一款集成 QC2.0 / QC3.0 输出快充协议、FCP/AFC/SFCP 输入输出快充协议、MTK PE+ 1.1&2.0 输 出快充协议、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS 输出协议、兼容 BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电 源管理 SOC,为快充移动电源提供完整的电源解决方案。 可同时支持 USB A x2,USB B,USB C 四个 USB 口,单独 使用任何一个 USB 口都可以支持快充,同时使用两个及以 上输出口时,只支持5V。
  • IP5328P 的高集成度与丰富功能,只需一个电感实现降 压与升压功能,在应用时仅需极少的外围器件,有效减小整 体方案的尺寸,降低 BOM 成本。
  • IP5328P 的同步开关升压系统可提供最大 18W 输出能 力,即使电池电压较低时输出 18W 仍能保持 90%以上的效 率。空载时,自动进入休眠状态。
  • IP5328P 的同步开关充电系统,提供高达 5.0A 充电电 流。内置 IC 温度、电池温度和输入电压控制环路,智能调 节充电电流。
  • IP5328P 内置 USB C&PD2.0/PD3.0 协议。
  • IP5328P 内置 14bit ADC,精确测量电池电压和电流, 可通过 I2C 访问 ADC 数据。IP5328P 内置电量计算法,可 准确获取电池电量信息。可定制电池电量曲线,以精准显示 电池电量。
  • IP5328P支持1/2/3/4颗 LED电量显示,智能识别电量 显示模式;支持照明功能;支持按键。
  • 可定制功能:边充边放,PD15V 输出,给可穿戴设备 充电等功能。
