ASD909A多协议智能负载

14000¥
ASD909A多协议智能负载由测试仪主机和安卓上位机两部分组成,主要用于移动电源、 适配器等外接电源 PCBA和成品的功能检测、参数测试及性能评估。测试仪内部集成一个或 多个独立的可编程多协议电子负载模块,在具备普通电子测试仪基础功能的同时兼容QC、PD 快充协议,单台设备可完成PCBA或成品的绝大部分功能测试,测试快充时无需诱骗器等各类 设备。支持导入或导出文件,可将测试结果以文档形式直接导出到U盘等USB存储设备。支持 手动及自动测试,既适用于研发调试和性能评估,亦便于生产线批量检测使用。
更多详情

特性

●10.1寸高清液晶触摸屏,安卓系统上位机操作界面
●兼容QC2.0、QC3.0协议,可快速设置电压电流参数
●兼容PD2.0、PD3.0、PPS协议,可快速设置电压电流参数
●支持手动调试界面,操作简单,功能全面
●支持自动测试,可设定系列参数后一键快捷测试,方便生产线批量检测
●可测试移动电源或 USB 适配器PCBA 和成品的输出电压、电流、功率
●支持切换恒流方式(CC)和恒压方式(CV)
●可测试Type-C口正反面
●最大支持24V/8A/150W生产自动测试
●可进行过流保护(OCP)测试
●可测试产品短路保护
●设备底层程序不定期优化,支持远程联网升级
●安卓应用程序不定期优化,支持远程联网升级
●G20-10芯航空插座,电能传输和协议识别完美匹配
●专用测试线材,支持大电流传输,低阻抗
●高测量精度,电压1mV,电流1mA

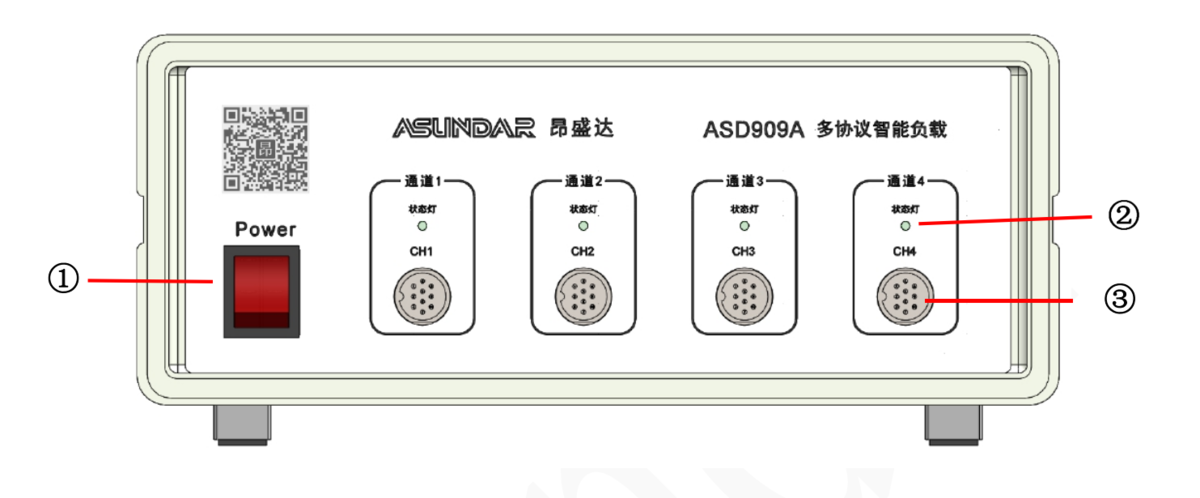

前面板介绍
主机前面板设有电源开关,匹配于测试通过与否的红绿LED指示灯,和用于连接待测产品的GX20-10芯航空插座。

① 电源开关
② LED 指示灯
③ 测试接口


后面板介绍
主机后面板含设备220V输入电源的AC插座,用于安卓屏供电的DC电源输出插座,连接安卓屏通讯的DB9母座,和作为设备散热风扇出风口的散热窗口。
① DC插座
② 电源插座
③ 通讯接口
④ 散热窗口
