【昂盛达】新品来袭：短小精悍——ASD-B0102模拟电池

哈喽大家好，小昂今天为大家介绍一下我们昂盛达最新出品的一款“短小精悍”模拟电池——ASD-B0102！

饭可以乱吃，话可不能乱说，“短小精悍”能乱用吗，用了可是要负责的哦！

好的，那今天小昂就来负这个责，凭啥就敢说他“短小精悍”？首先，让我们来看看，这个“短小精悍”的家伙长什么样！

正如所看到的，ASD-B0102 整机尺寸：226mmD x 230mmW x 107mmH，非常的“短小精悍”。这个“短小精悍”的家伙操作界面非常简单，一块4.3寸液晶触摸屏具有控制和显示功能。只需打开电源按钮，用您的小手轻轻的点击屏幕上的，模拟电池便可正常工作。

怎么样？是不是体积小，又操作简单！就好像玩手机，是不是很“短小”!这个时候又有人问了，光“短小”有什么用，它有啥作用啊？好，这就不得不提“短小精悍”中的“精悍 ”了！

首先，作为模拟电池，基本功能自然是检测PCBA的过充、过放、过流、静态功耗，那要说他“精悍”，就要从ASD-B0102模拟电池的特点说起。

ASD-B0102模拟电池，放电5V 2A,充电5V 2A,功率支持10W，可作为六位半电流表测试PCBA的静态电流。该设备主要用于移动电源、蓝牙耳机、蓝牙音箱等电池供电产品或带电池产品的开发和试验，亦可作为普通可调电源使用。其输出电压和输入、输出电流保护值均可设定。

上面也提到操作非常的便捷，就像平常玩平板、玩手机一样。并且能够将电流切换至mA挡，测试uA级小电流，精确度非常之高，其中最最“精悍”的就是他可设置储存6组预设电压，可根据产品的实际情况预设，极大的方便用户操作。何为“精悍”？不就是让原本的工作做得更加得心应手、效率倍增吗！那ASD-B0102模拟电池绝对是模拟电池界的新秀！

话不多说，现在来详细介绍一下“短小精悍”的ASD-B0102模拟电池。

开机

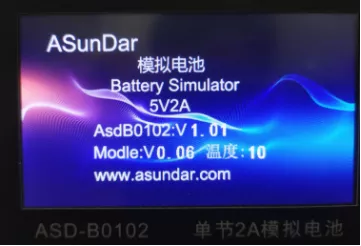

接好模拟电池的电源线，并将电源线插头插在接地良好的100~240ac电源插座上，将红黑鳄鱼夹测试线一端的公头分别插入模拟电池的红黑输出端子(接线柱)上，按下电源开关按钮，电源接通仪器自检，进入开机启动界面，如下图所示。

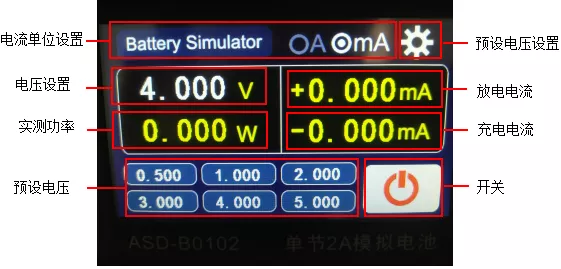

自动加载配置信息，进入主界面，如下图所示。

1、参数设置

ASD-B0102模拟电池包括电压设置和功能设置两类参数设置类型。可直接点击电压参数进行电压设置，亦可点击选择下方的六组快捷电压预设值。点击右上角设置图标进入快捷电压修改界面以编辑六组预设电压值。

1.1功能设置

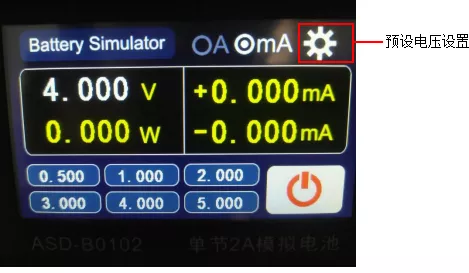

在主界面点击右上角设置图标，即进入功能设置界面，可直接对六组预设电压进行修改，点击确认生效。返回到主界面，则预设电压修改完成，如下图所示。

1.2电压设置

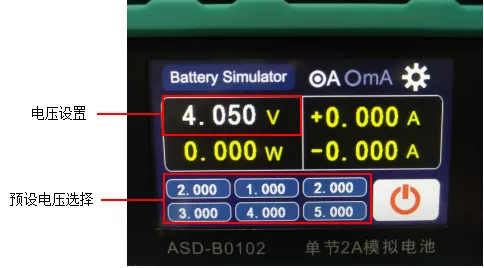

在主界面点击电压参数即弹出输入框，可直接修改电池电压。亦可直接点击界面下方的六组预设电压值的任意一组，从而快捷修改电池电压，如下图所示。

2、充电放电

ASD-B0102可模拟电池的充放电现象，充电时，模拟电池吸收电能；放电时，模拟电池释放电能。下面以移动电源板为例，简述模拟电池充放电及静态电流测试的操作方式。

2.1电池充电

首先将ASD-B0102输出端的红黑鳄鱼夹测试线（红正黑负）的鳄鱼夹分别夹到待测PCBA电池接线位置的正负极（B+、B-），点击LCD屏上开关按钮，设定好ASD-B0102的相关参数。再把PCBA上的充电接口连接到相应的供电设备上，开始给模拟电池充电。

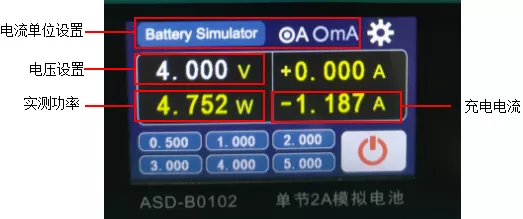

此时ASD-B0102的参数显示区显示电池的充电电压值、电流值及功率值，如下图所示。

注：当充电电流为小电流(小于10mA)时，点击显示屏充电电流单位“A”可切换成“mA”显示uA级数值。

2.2 电池放电

首先将ASD-B0102输出端的红黑鳄鱼夹测试线（红正黑负）的鳄鱼夹分别夹到待测PCBA板电池接线位置的正负极（B+、B-），然后设定好ASD-B0102的相关参数，点击LCD屏上开关按钮。再把PCBA上的放电接口连接到相应的电子负载上，并开启电子负载，设置好相关参数后打开负载开关。

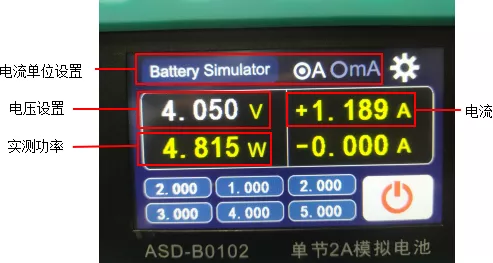

此时ASD-B0102的参数显示区显示电池的放电电压值、电流值及功率值，如下图所示。

注：当充电电流为小电流(小于10mA)时，点击显示屏充电电流单位“A”可切换成“mA”显示uA级数值。

2.3 静态电流

在设定好参数后，将输出端子（接线柱）通过鳄鱼夹测试线（红正黑负）分别连接到移动电源板电池接线位置的正负极（B+、B-），点击ASD-B0102模拟电池LCD屏上的开关按钮，则模拟电池LCD屏上显示的输出电流为移动电源板待机时的静态电流。

3、可调电源

当ASD-B0102模拟电池用作可调电源时，只需将输出端子（接线柱）通过鳄鱼夹测试线连接到被测设备的输入端，设置好相应参数，点击LCD屏开关按钮即可对被测设备供电。在测试过程中亦可实时设置或调节模拟电池的相关参数，如下图所示。

好了,到这里我们也给大家介绍完了“短小精悍”的ASD-B0102模拟电池，如需进一步了解，请联系我们噢（电话：4001656165）！我们下期再见！
